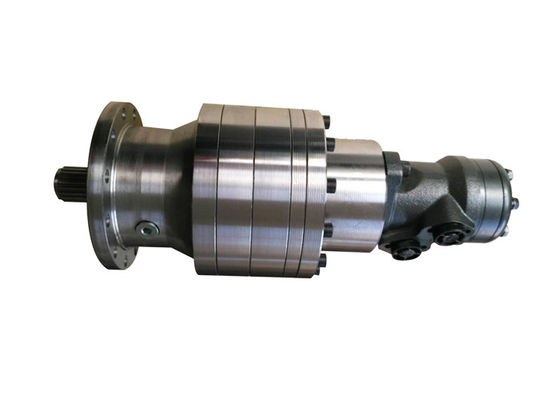

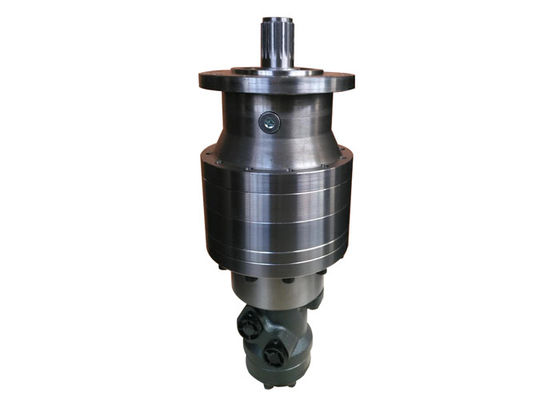

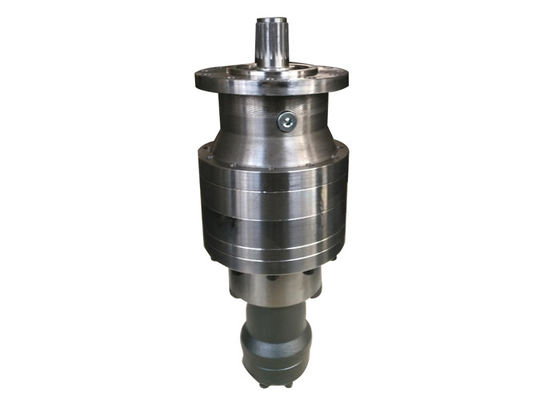

موتور کاهنده سرعت چرخشی چرخشی نوع کواکسیال برای سیستم جابجایی جرثقیل
محل منبع | نینگبو ، چین |
---|---|
نام تجاری | WEIWO |
گواهی | ISO9001:2008 |
شماره مدل | D305PL1 |
مقدار حداقل تعداد سفارش | مذاکره |
قیمت | Negotiation |
جزئیات بسته بندی | کیس چوبی استاندارد صادراتی |
زمان تحویل | 7-15 روز کاری |
شرایط پرداخت | L / C ، T / T |
قابلیت ارائه | 1000 واحد در ماه |
تایپ کنید | کاهش دهنده چرخشی | رنگ | سفارشی |
---|---|---|---|
دامنه سرعت | 5-50 دور در دقیقه | گشتاور | 7500 نیوتن متر |
نوع موتور | سری BMR | فرم های طرح بندی | نوع کواکسیال |
برجسته | موتور کاهش سرعت 50 دور در دقیقه,موتور کاهش سرعت 50 دور در دقیقه,موتور کاهش سرعت BMR از نوع کواکسیال |
نام قطعه: کاهش دهنده سرعت چرخشی تک قدم و خود قفل شونده برای سیستم جابجایی جرثقیل
به خصوص در سیستم کشی جرثقیل استفاده می شود
برنامه های دیگر:
انتقال هیدرولیک کامیون پمپ سیمان ، ماشین آلات دریایی ، کاهنده دوار ، بندر ، معدن ، کشاورزی ، جنگلداری ، متالورژی و سایر ماشین آلات.
پارامترهای اصلی فنی در جدول زیر نشان داده شده است:
مدل | D305PL1 |
روش پردازش | سفارشی |
نوع دنده | دنده استوانه ای |
روش نصب | نوع عمودی |
فرم های چیدمان | نوع کواکسیال |
سختی سطح دندان | سخت |
موتور هیدرولیک | سری BMR |
دامنه سرعت | 5-50 دور در دقیقه |
نسبت انتقال (i) | 3.7-6.3 |
سرعت خروجی | 12 دور در دقیقه |
گشتاور نامی | 5000N.m |
گشتاور فاصله ای | 6000N.m |
گشتاور | 7500N.m |
دنده خروجی را توصیه کنید | M = 8 ، Z = 15 ، X = 0.5 |
سلسله | یک قدم |
کاهنده سرعت چرخشی نوعی ادغام منبع تغذیه محرکه مکانیسم انتقال کاهنده دورانی کامل است.از یاتاقان دوار به عنوان انتقال استفاده کنید مکانیزم پیرو و چسبندگی ، تخصیص کارآمد منبع تغذیه محرک و قطعات اصلی انتقال ، که دارای عملکرد چرخشی ، کاهش سرعت و عملکرد درایو ، با استفاده از ساختار ساده ، ساخت و نگهداری راحت است.دستگاه درایو روتاری را می توان اساساً به درایو تک کرم تقسیم کرد دستگاه درایو دوار و دستگاه درایو چرخشی درایو دو کرم
ویژگی های دنده کرم و مکانیسم کرم:
1. نسبت انتقال بزرگ ، که جمع و جورتر از مکانیسم چرخ دنده مارپیچ متلاطم است
2. سطوح دندان دو چرخ در تماس هستند و ظرفیت تحمل آن بسیار بیشتر از مکانیزم چرخ دنده مارپیچی مبهوت است
3. انتقال کرم معادل انتقال مارپیچی است که انتقال مش چند دندان است ، بنابراین انتقال پایدار است و سر و صدا کوچک است
4. خود قفل شدن.
کاربرد درایو چرخشی:
درایو کرم دو کابل برای ماشین آلات ساختمانی ، درایو کامیون برای جرثقیل کامیون ، درایو کامیون برای کامیون حمل و نقل تخت سنگین ، درایو کشی برای هوا درایو کامیون کار ، درایو شارژ اتومبیل ریلی ، درایو درایو ماشین مکش در خاک ، درایو درایو پنجه درنده چرخشی ، دستگاه درایو کشی درایو تست پل ، دستگاه درایو دوار ، باد دستگاه قدرت چرخش درایو قدرت ، درایو چرخشی انرژی خورشیدی.
جزئیات طراحی بدون ترمز:
![]() |
جزئیات طراحی با ترمز:
![]() |
فرم شافت خروجی:
![]() |
